HLI zostało zaangażowane do realizacji operacji wymiany dwóch wentylatorów przemysłowych WP2 i WP7 w spalarni odpadów w Dublinie. Zadaniem zespołu było opracowanie technologii wymiany oraz zaprojektowanie i obsługa dedykowanych systemów transportu poziomego i pionowego, umożliwiających bezpieczne przemieszczanie urządzeń wewnątrz istniejącego obiektu.
Zakres prac
- 2 wentylatory WP2 o masie około 10 ton każdy,
- 2 wentylatory WP7 o masie około 45 ton każdy,
- Opracowanie technologii demontażu i montażu wentylatorów,
- Projekt dedykowanych konstrukcji wsporczych i transportowych,
- Analizy wytrzymałościowe wykorzystywanych konstrukcji,
- Zaplanowanie transportu poziomego i pionowego,
- Dostawa, montaż oraz obsługa specjalistycznych systemów transportowych,
- Nadzór techniczny nad realizacją operacji.
Sekwencja wymiany wentylatora WP2

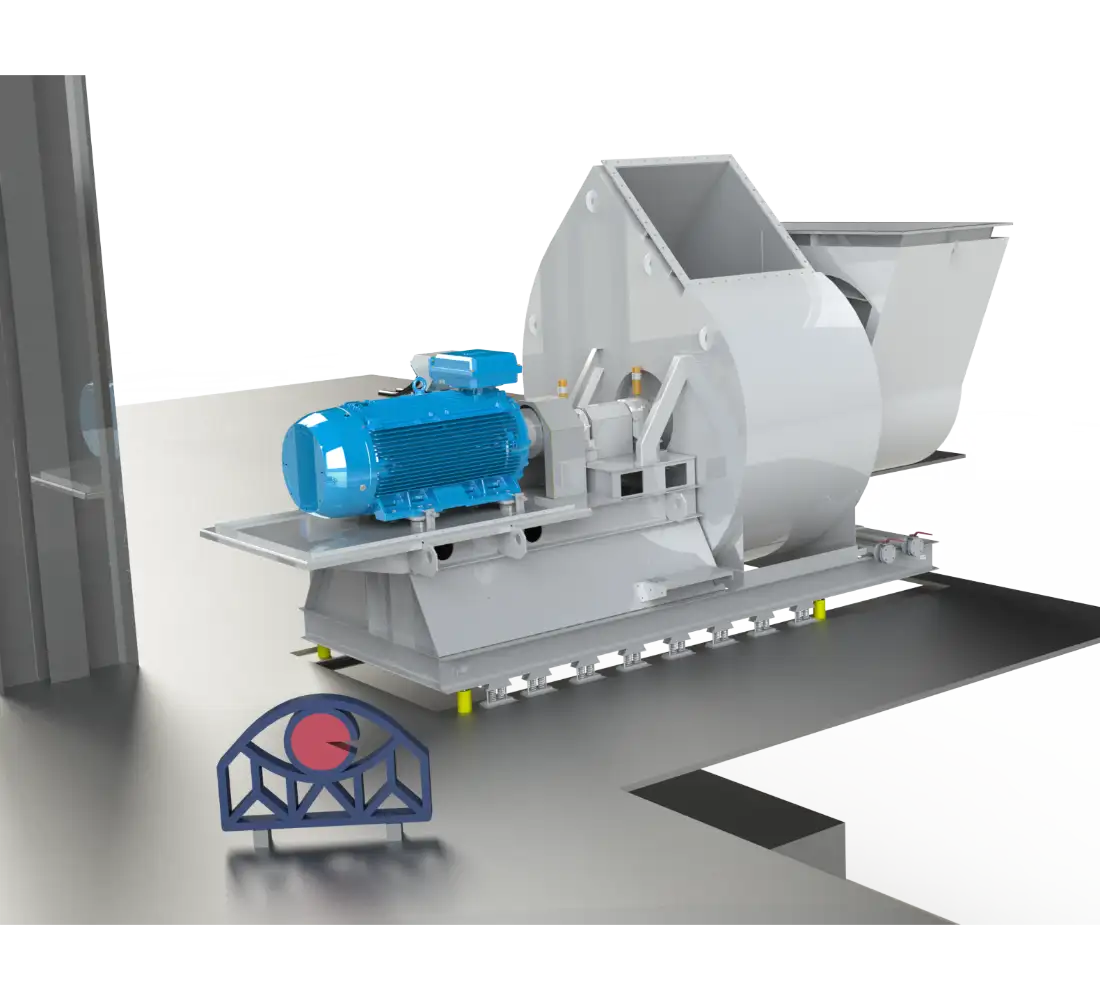

Krok 1
Odłączenie wentylatora od instalacji, częściowy demontaż kanałów oraz przygotowanie konstrukcji do transportu pionowego.

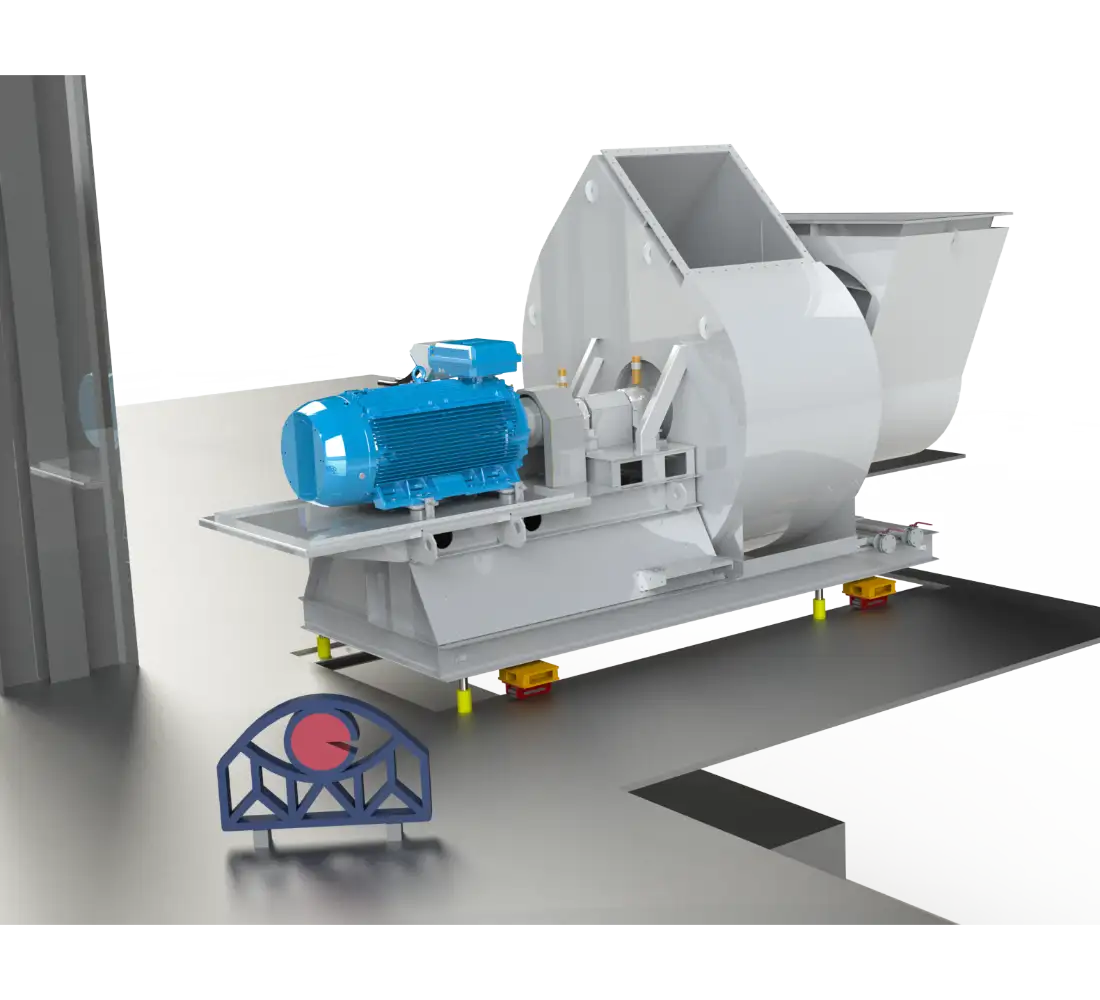

Krok 2
Podniesienie wentylatora, demontaż elementów wibroizolacyjnych oraz montaż rolek transportowych.

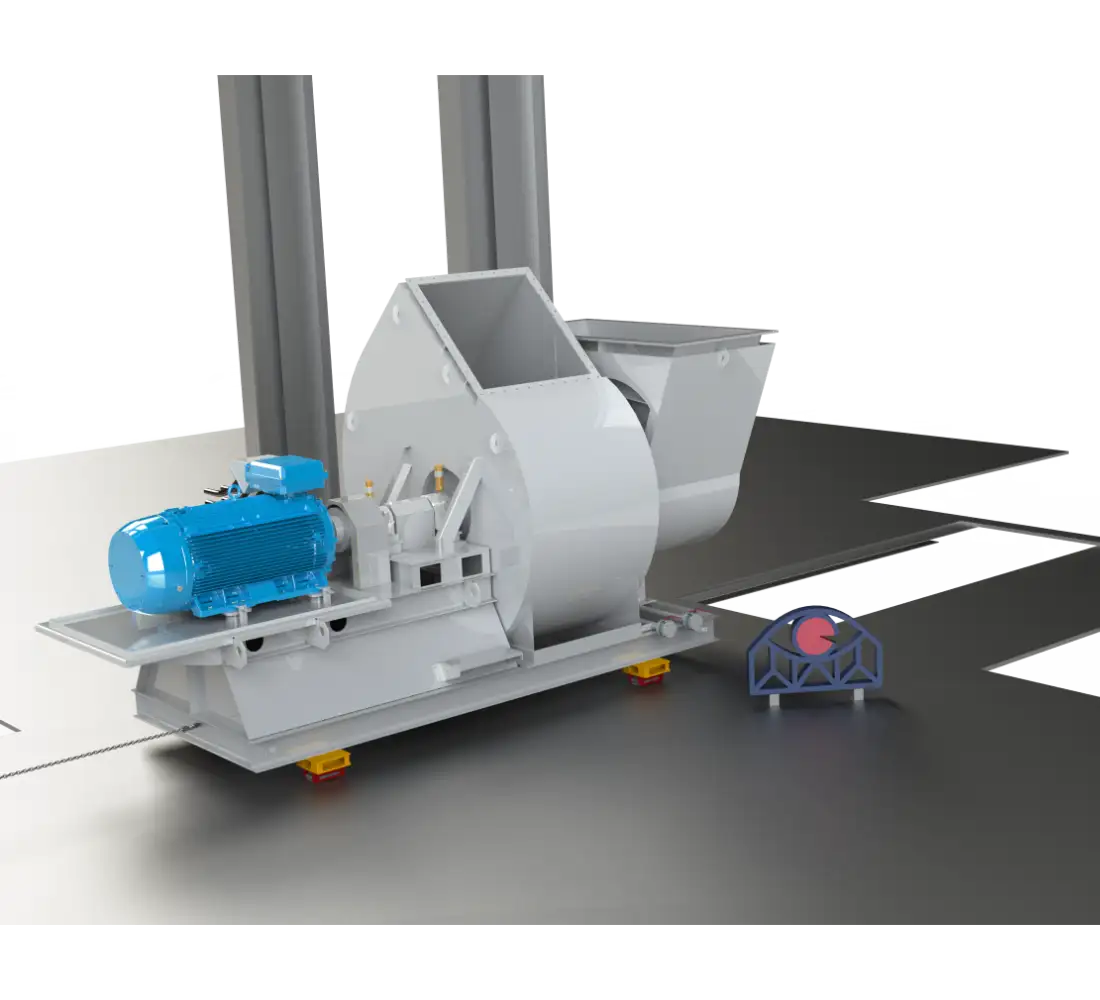

Krok 3
Wyprowadzenie wentylatora z miejsca pracy z wykorzystaniem rolek transportowych oraz wciągników.

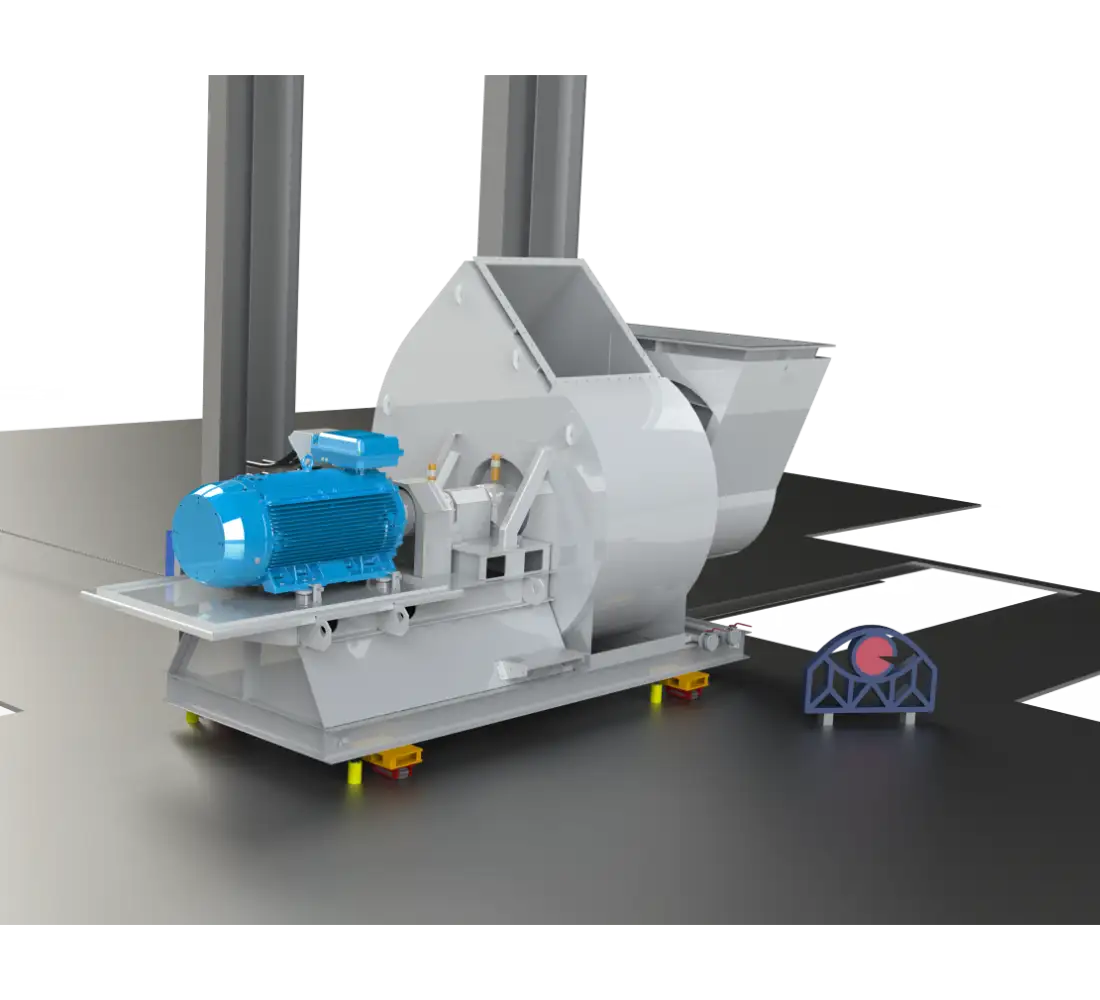

Krok 4
Transport poziomy wentylatora w kierunku otworu transportowego z wykorzystaniem rolek oraz wciągników.

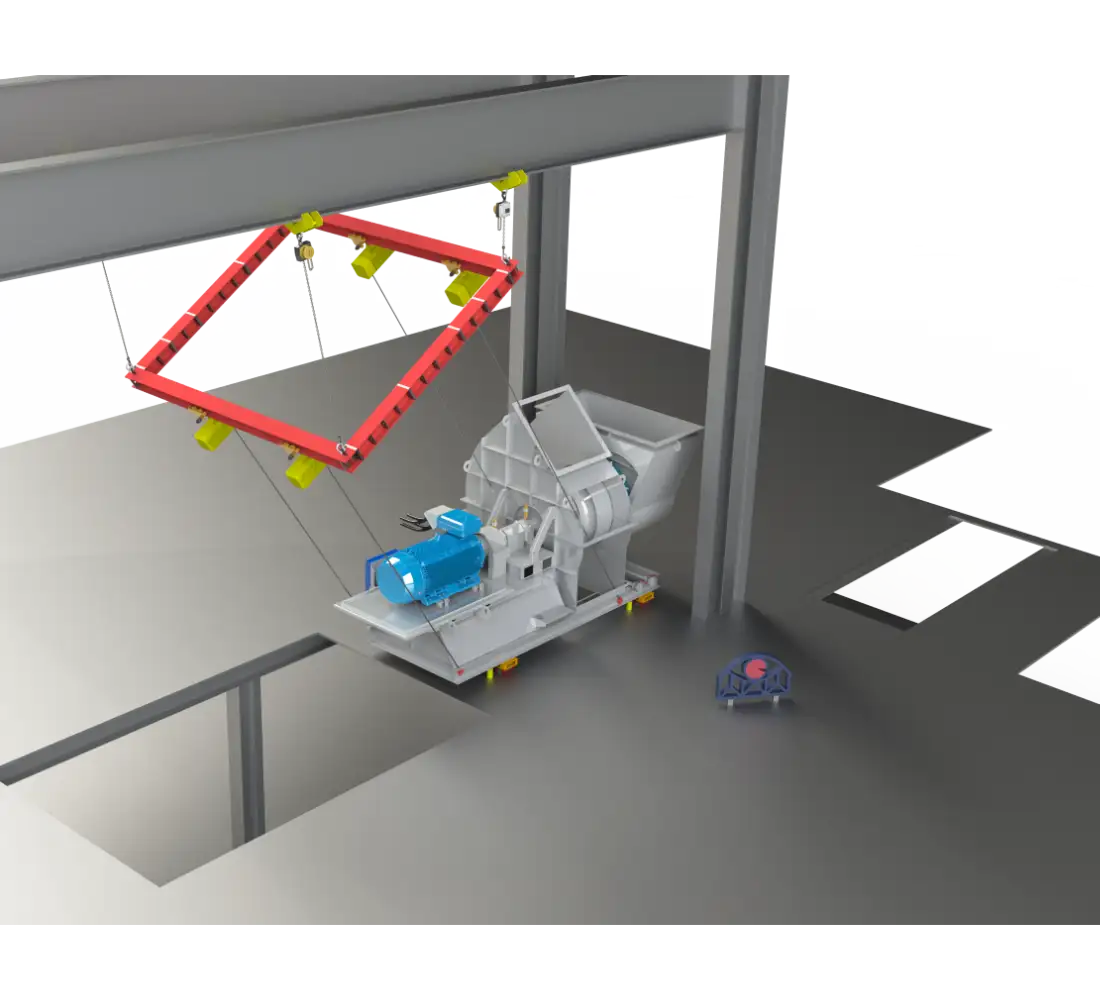

Krok 5
Podłączenie wentylatora do systemu transportu pionowego i przemieszczenie go nad otwór transportowy.

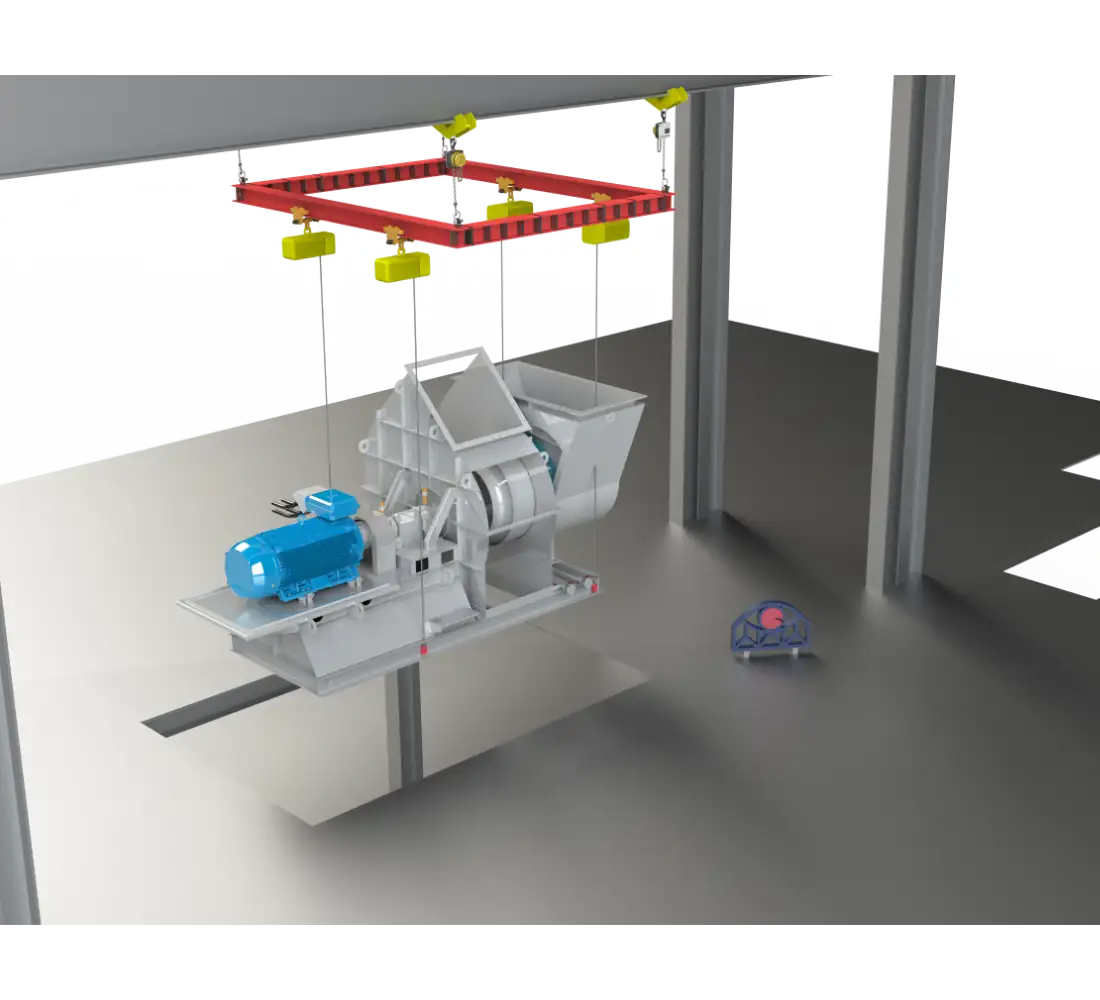

Krok 6
Ustawienie wentylatora bezpośrednio nad otworem transportowym.

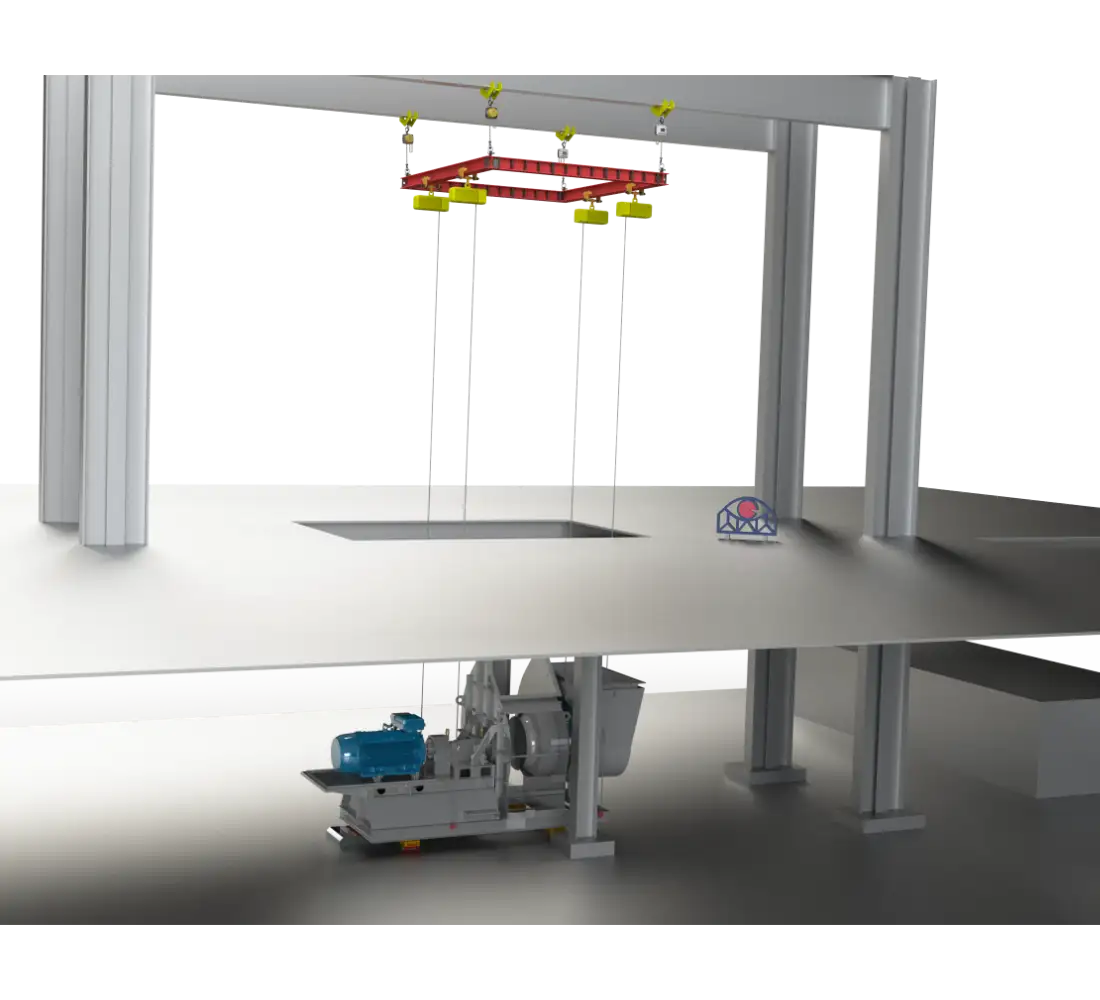

Krok 7
Opuszczenie wentylatora na niższy poziom oraz osadzenie go na rolkach transportowych i moverze.

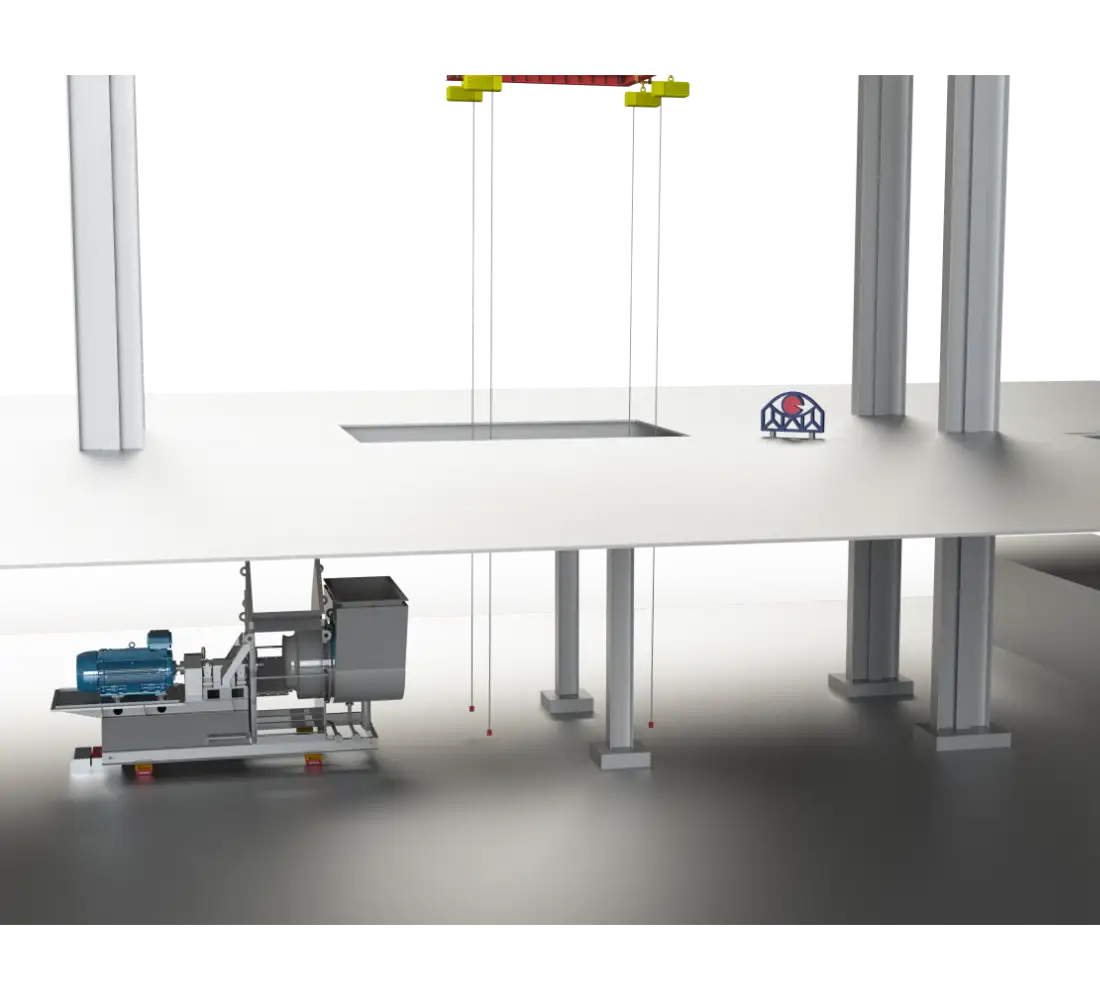

Krok 8
Transport poziomy wentylatora wyznaczoną trasą na zewnątrz budynku.
Sekwencja wymiany wentylatora WP7

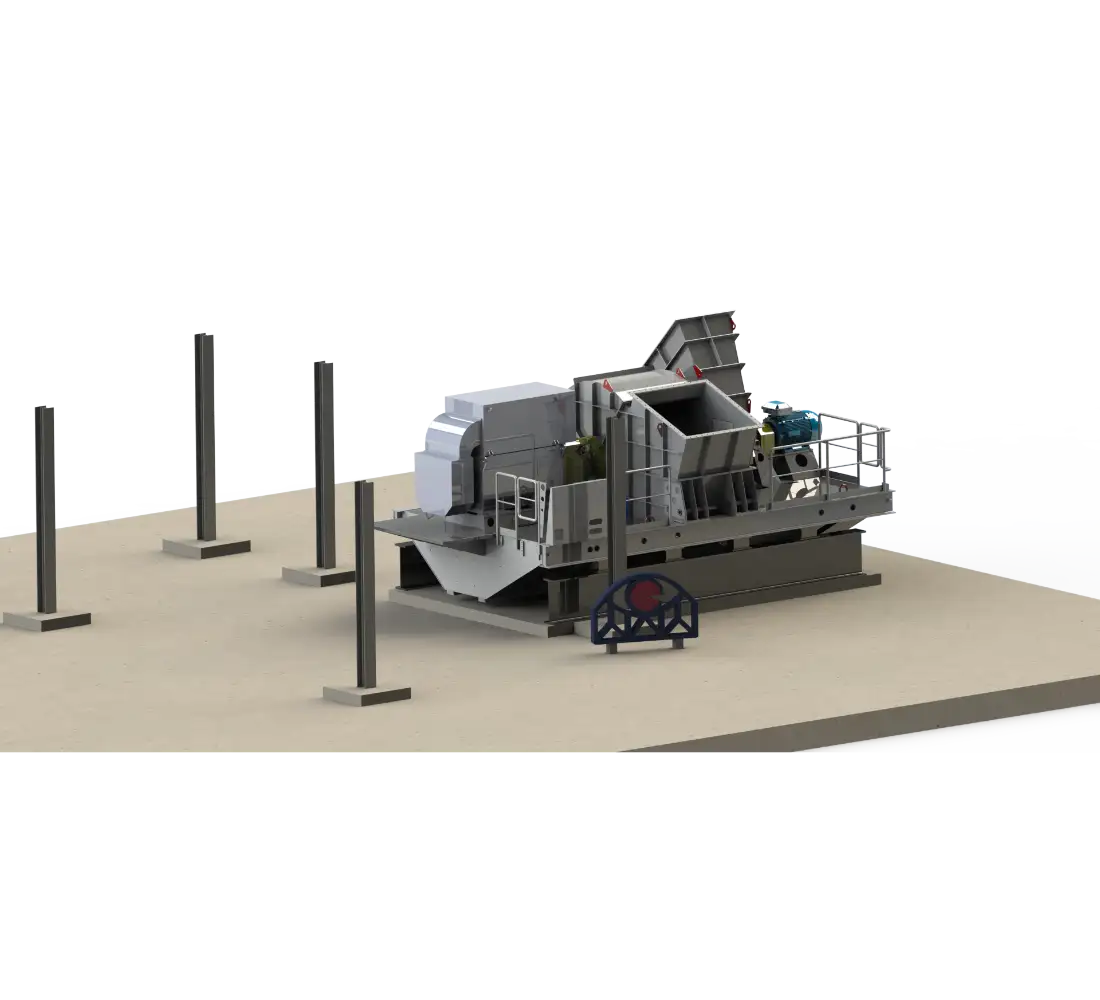

Krok 1
Przygotowanie stanowiska pracy poprzez demontaż kolidujących schodów, odłączenie wentylatora od instalacji oraz częściowy demontaż kanałów.

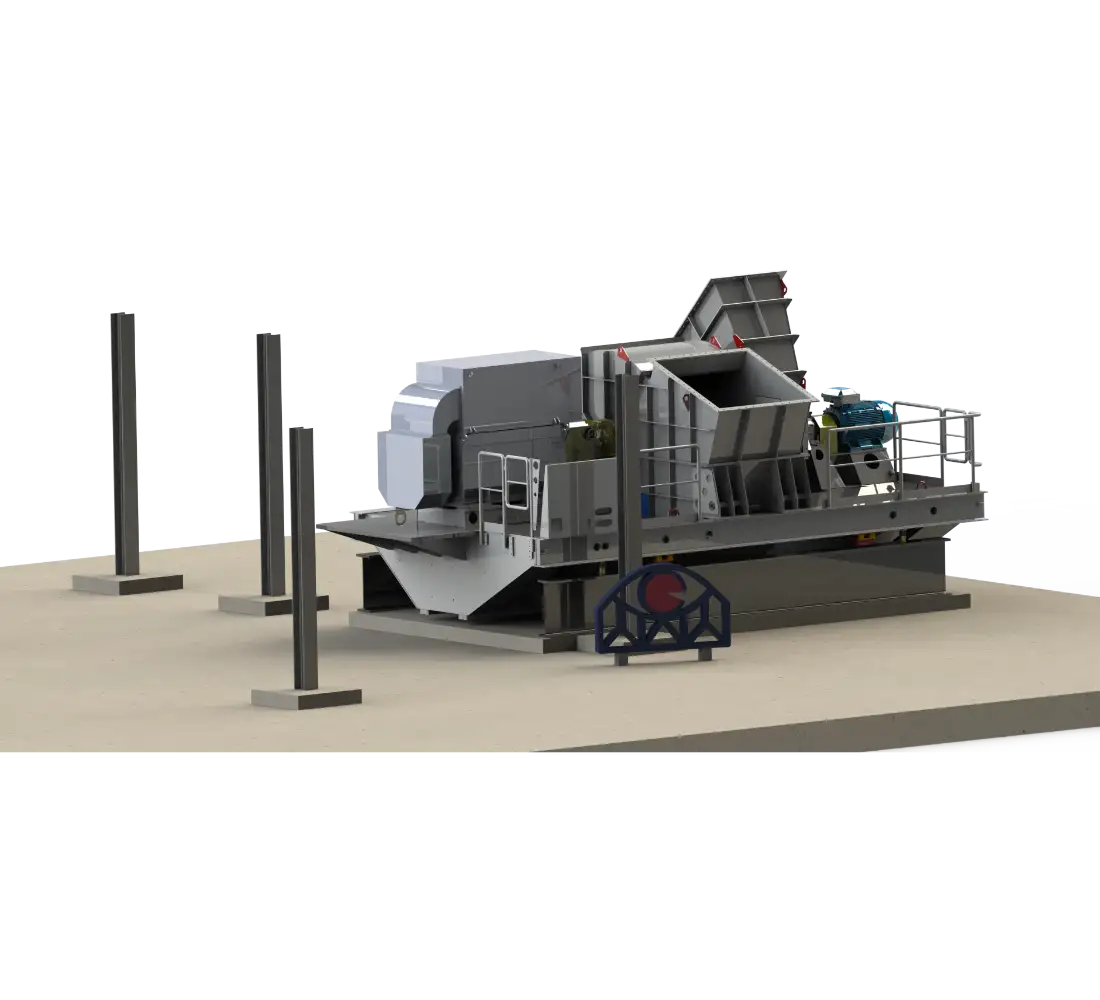

Krok 2
Podniesienie wentylatora za pomocą siłowników hydraulicznych, demontaż elementów wibroizolacyjnych oraz montaż rolek transportowych.

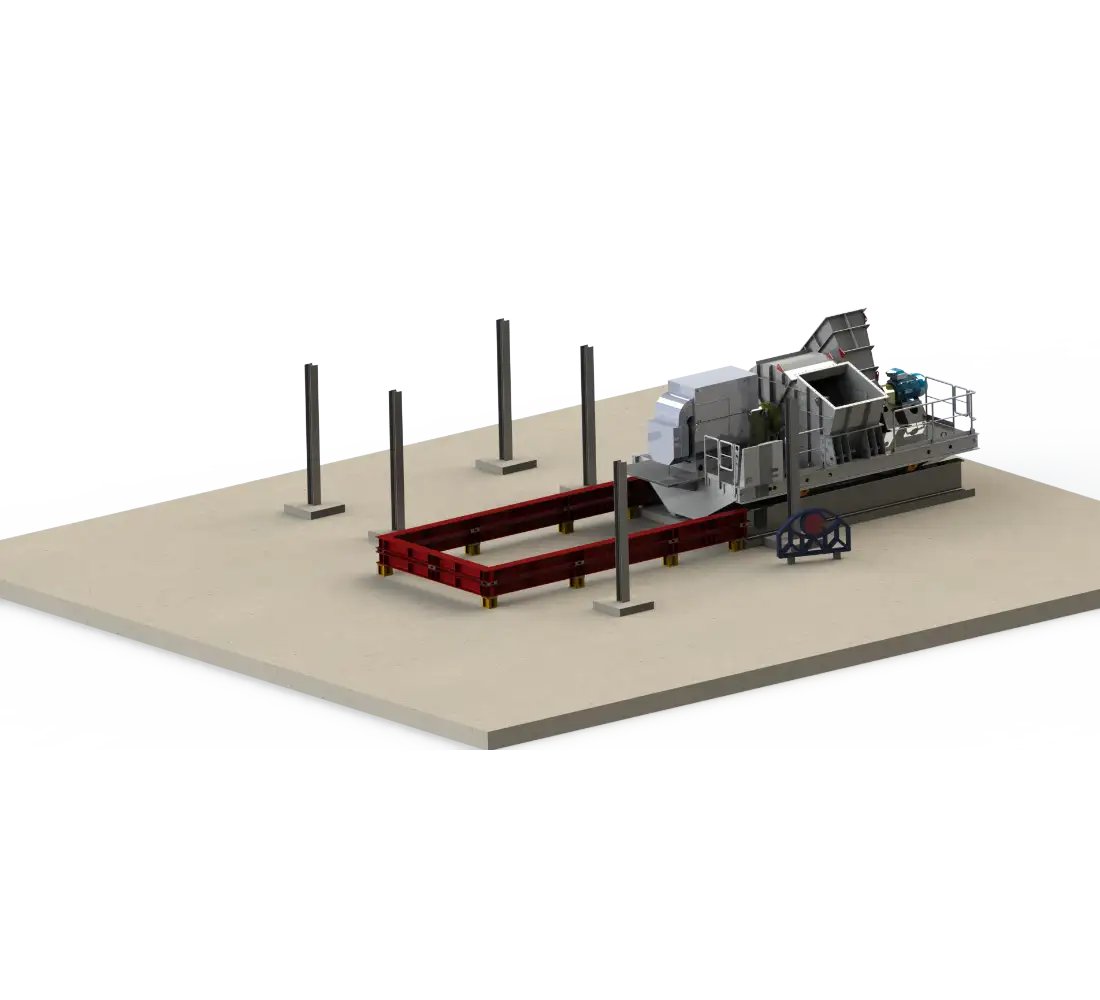

Krok 3
Podsunięcie i zamocowanie dedykowanej ramy transportowej.

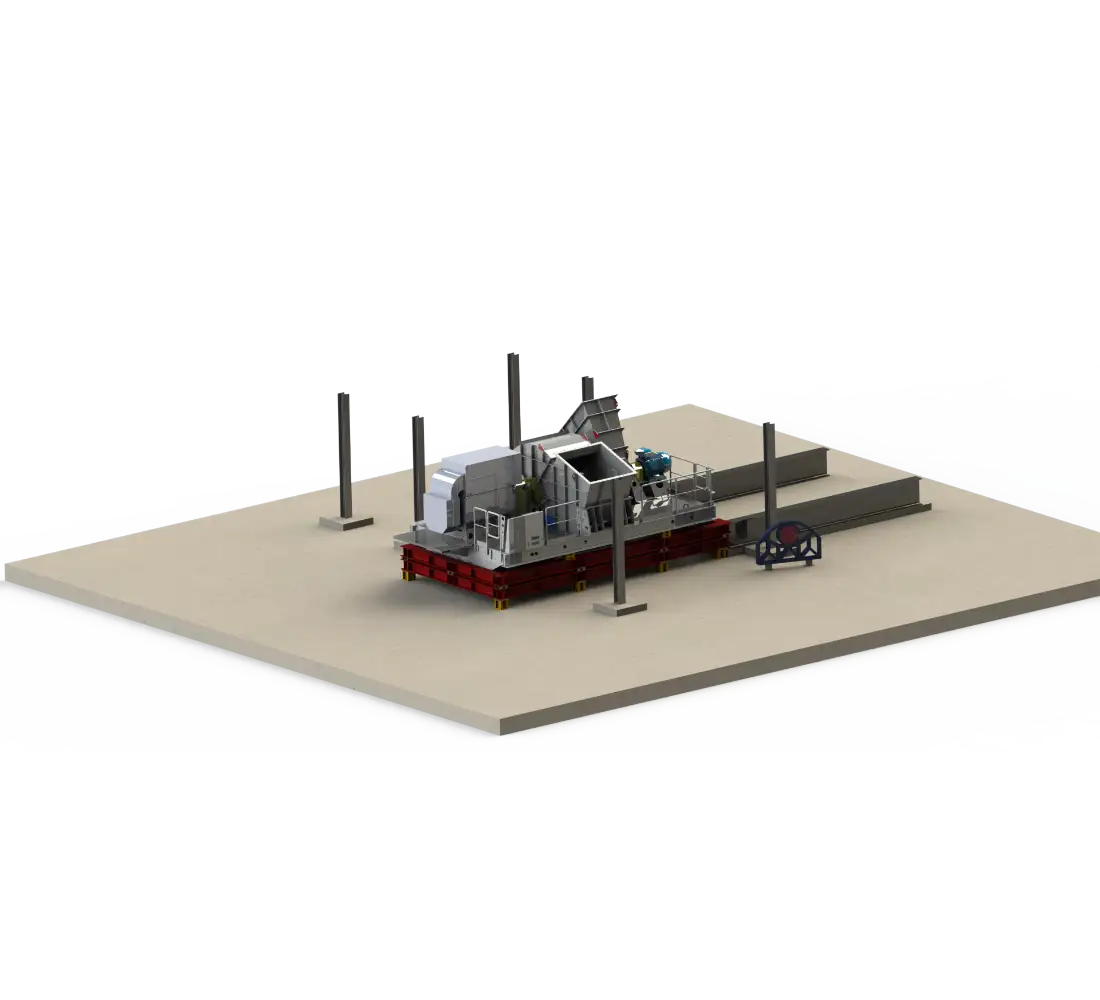

Krok 4
Przemieszczenie wentylatora na ramę transportową za pomocą wciągników oraz jego stabilizacja i zabezpieczenie do transportu.

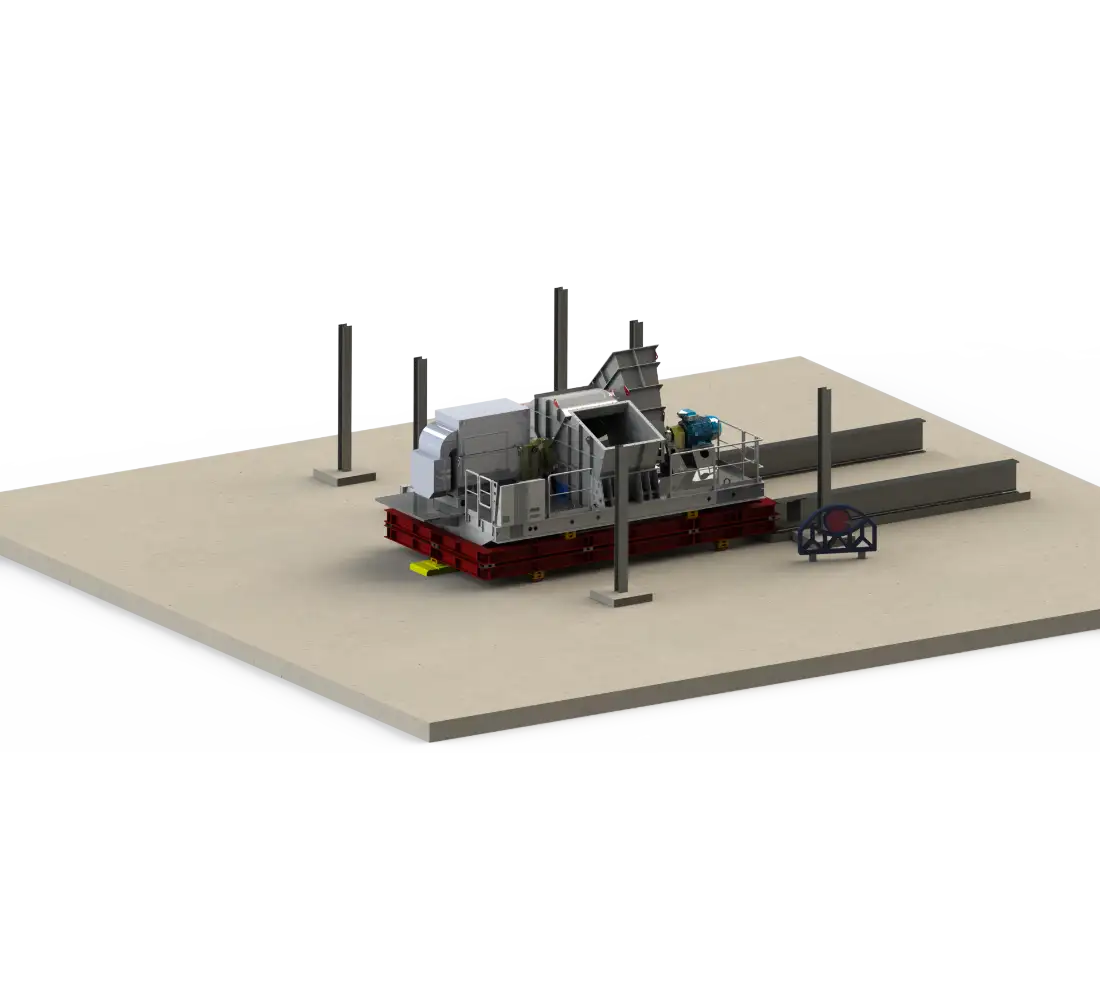

Krok 5

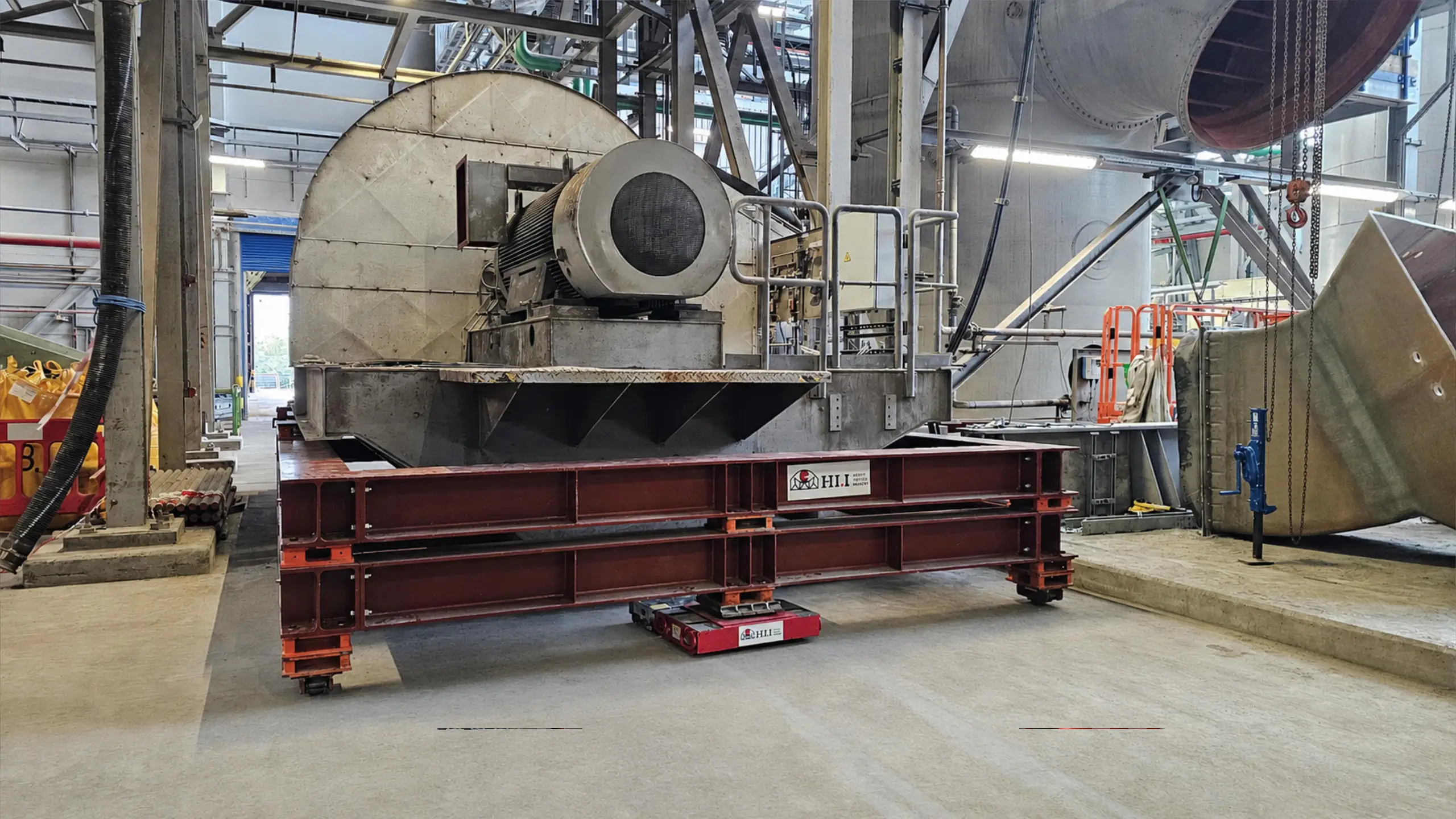

Podniesienie ramy z wentylatorem oraz montaż rolek transportowych i movera umożliwiających dalsze przemieszczanie.

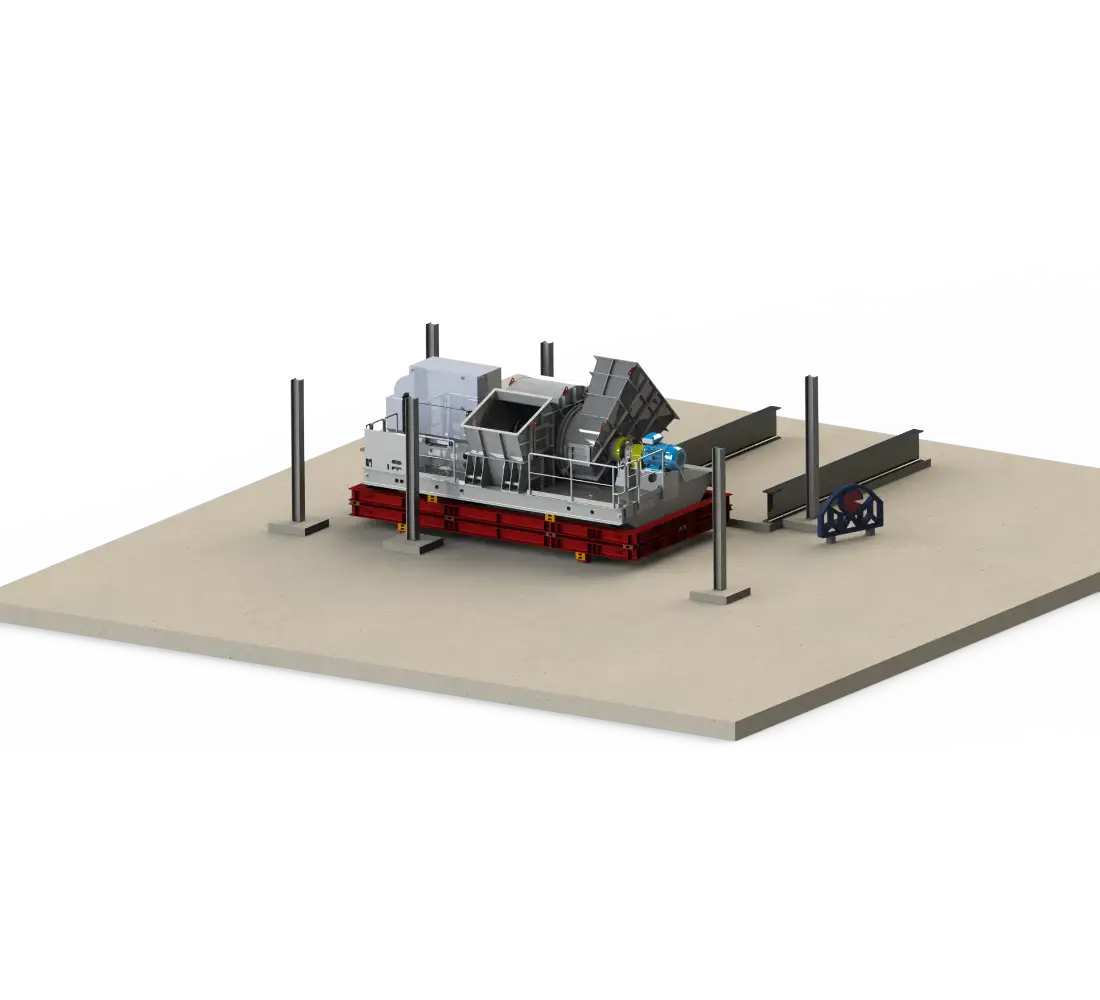

Krok 6
Obrócenie zespołu o 90° i transport wyznaczoną trasą na zewnątrz budynku.
