Montaż wielotonowych zespołów turbinowych w ograniczonych przestrzeniach przemysłowych
Montaż lub wymiana ciężkich maszyn wirujących – takich jak wielotonowe generatory, turbiny parowe czy potężne zbiorniki ciśnieniowe – wewnątrz czynnego zakładu wiąże się z ogromnymi wyzwaniami logistycznymi. Gdy prace muszą odbywać się w głębi istniejącej hali przemysłowej, wykorzystanie tradycyjnych żurawi nie wchodzi w grę.
Rygorystyczne limity wysokości, brak miejsca na obrót wysięgnika oraz ograniczone nośności posadzki wykluczają standardowe metody podnoszenia. W tak ciasnych przestrzeniach tradycyjny montaż ustępuje miejsca specjalistycznej inżynierii alternatywnej: dedykowanym hydraulicznym układom suwnicowym oraz precyzyjnym torom przesuwu hydraulicznego (skidding).
Proces Montażu Krok po Kroku
Gdy wolna przestrzeń nad głową mierzona jest w centymetrach – przemieszczanie wielotonowych ładunków odbywa się według ściśle kontrolowanej sekwencji:
-
Dostawa i Wjazd do Hali (Transport SPMT):
Wielotonowy zespół turbinowy wjeżdża do hali na samojezdnym transporterze modułowym (SPMT). Pojazd pozycjonuje ładunek bezpośrednio pod wcześniej zmontowaną, niskoprofilową suwnicą hydrauliczną.
-

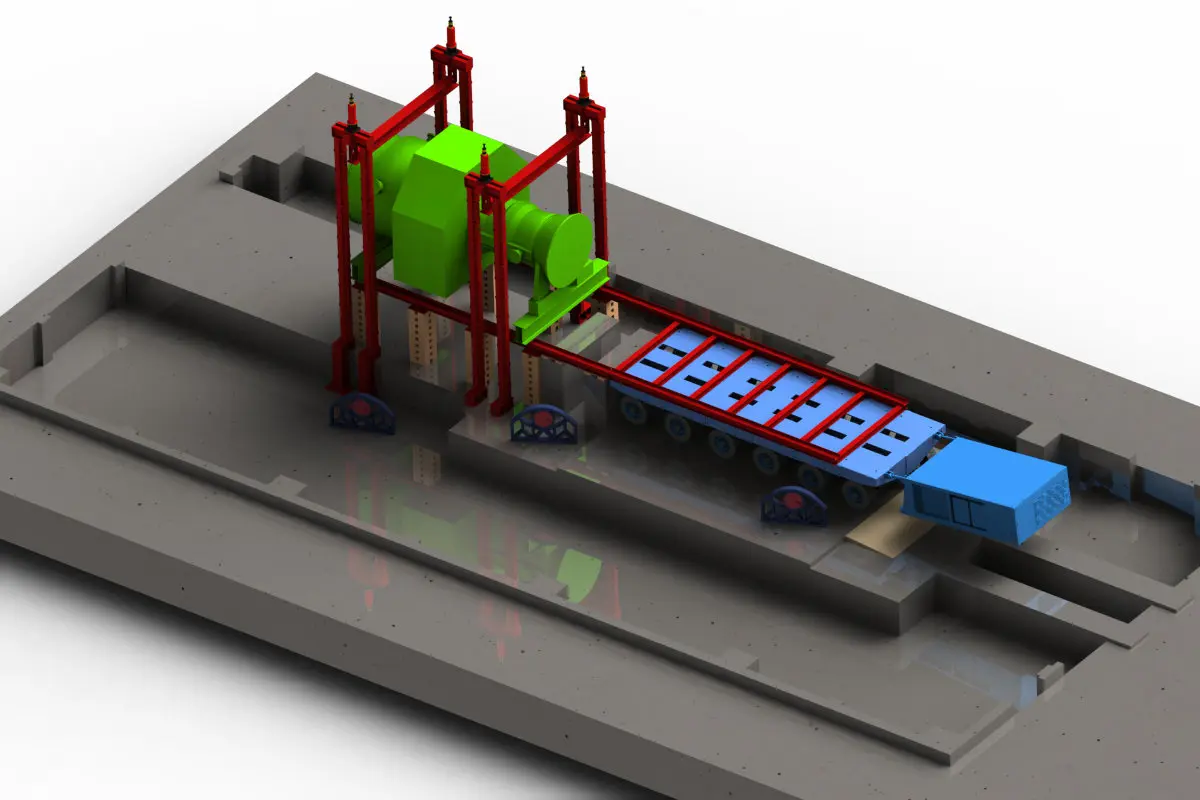

Podnoszenie Pionowe i Rozładunek:
Siłowniki teleskopowe suwnicy hydraulicznej zostają połączone z belkami podnoszącymi o wysokiej wytrzymałości. Ładunek zostaje uniesiony ponad platformę SPMT z całkowitą eliminacją efektu wahadła i kołysania.
-
Wyjazd Transportera:
Po bezpiecznym zawieszeniu i mechanicznym zablokowaniu ładunku na wysokości, pusty pojazd transportowy opuszcza strefę operacyjną, zwalniając przestrzeń do dalszych manewrów poziomych.
-

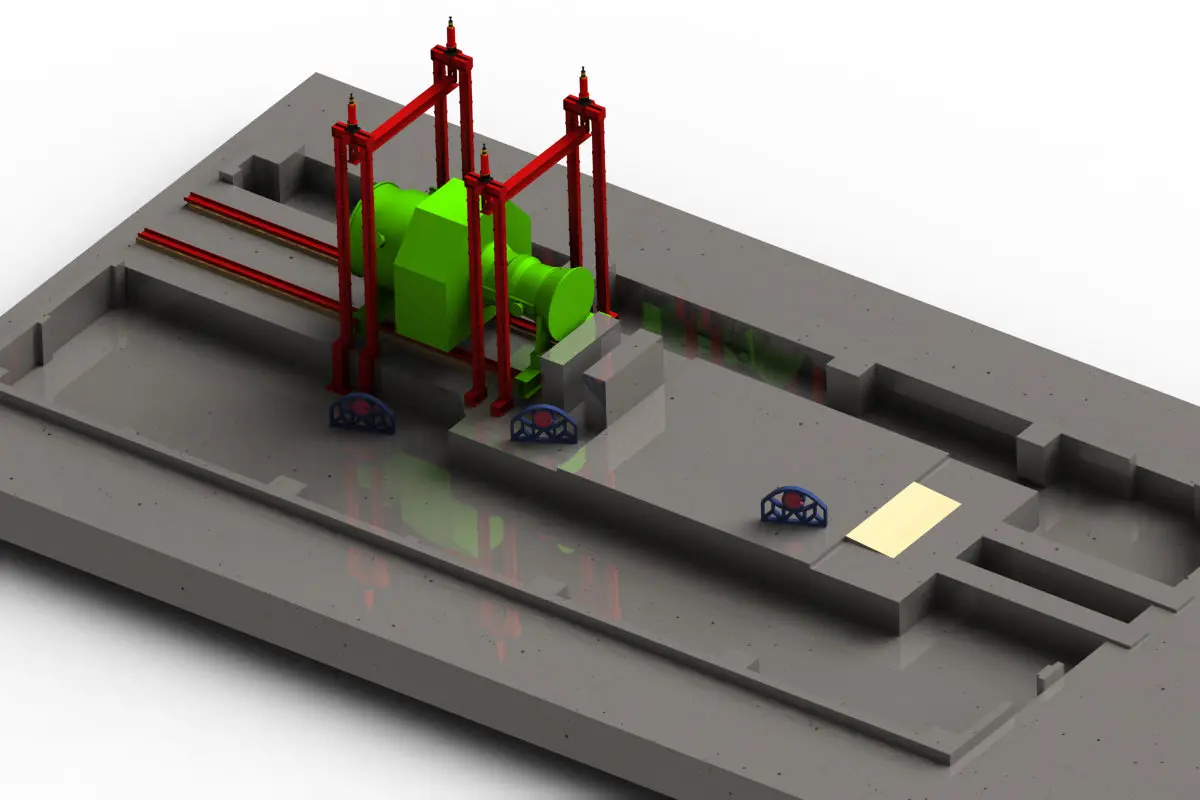

Przesuw Poziomy (Skidding):
Pod zawieszonym ładunkiem rozkładane są ciężkie tory przesuwu. Przy użyciu zsynchronizowanych siłowników hydraulicznych typu push-pull, ładunek przemieszcza się poziomo wzdłuż osi hali bezpośrednio w kierunku fundamentu.
-
Końcowe Precyzyjne Posadowienie:
Po osiągnięciu pozycji nad fundamentem, suwnica hydrauliczna opuszcza zespół turbinowy bezpośrednio na płyty podwalinowe i kołki ustalające, osiągając milimetrową dokładność pozycjonowania do finalnego zakotwienia.
Dlaczego Warto Wybrać Alternatywne Systemy Hydrauliczne?
Wdrożenie hydraulicznych suwnic bramowych i systemów przesuwu zamiast konwencjonalnych żurawi oferuje znaczące przewagi operacyjne w istniejących obiektach przemysłowych. Siłowniki hydrauliczne eliminują ryzyko kołysania ładunku charakterystyczne dla długich lin żurawi. Każdy milimetr ruchu pionowego i poziomego jest w pełni kontrolowany poprzez wypór hydrauliczny. Suwnice hydrauliczne przekazują obciążenia bezpośrednio na punkty podparcia posadzki, bez konieczności stosowania potężnych przeciwwag czy szerokiego rozstawiania podpór. Wszystkie operacje przebiegają wewnątrz budynku, co eliminuje potrzebę demontażu dachu, kosztownych przebudów czy przestojów wywołanych warunkami atmosferycznymi. Automatyczny monitoring skoku i ciśnienia we wszystkich punktach hydraulicznych gwarantuje idealne wypoziomowanie ładunku przez cały czas, zapobiegając skręcaniu konstrukcji lub jej przeciążeniu.
W HLI łączymy symulacje obciążeń konstrukcyjnych, autorskie rozwiązania oraz precyzyjne systemy przesuwu, zamieniając skomplikowane operacje montażowe w rutynowe i przewidywalne operacje.
Planujesz wymagający montaż lub wymianę ciężkiego sprzętu w swoim zakładzie? Wyślij naszemu zespołowi inżynieryjnemu układ pomieszczeń oraz parametry ładunku – opracujemy dedykowany plan podnoszenia dopasowany do ograniczeń Twojej infrastruktury.
